Prendre une mesure sur le plan
Vous pouvez prendre des mesures sur le plan grâce à l'outil de mesure mis à votre disposition dans l'onglet Outils dans le menu à gauche de l'interface.
Cliquez sur le bouton "Mesurer" puis sur le plan à l'endroit où vous souhaitez démarrer la prise de mesure. Déplacer ensuite votre souris jusqu'à l'endroit où vous souhaitez arrêter la prise de mesure et cliquez à nouveau.
Vous pouvez faire autant de mesures que vous le souhaitez. Lorsque vous avez terminé de prendre vos mesures, cliquez sur la touche Echap de votre clavier afin de les retirer du plan.
Ajouter des cotes fixes sur le plan

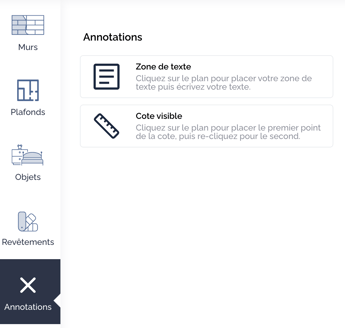

Dans le menu de gauche, ouvrez Annotations > Cote visible

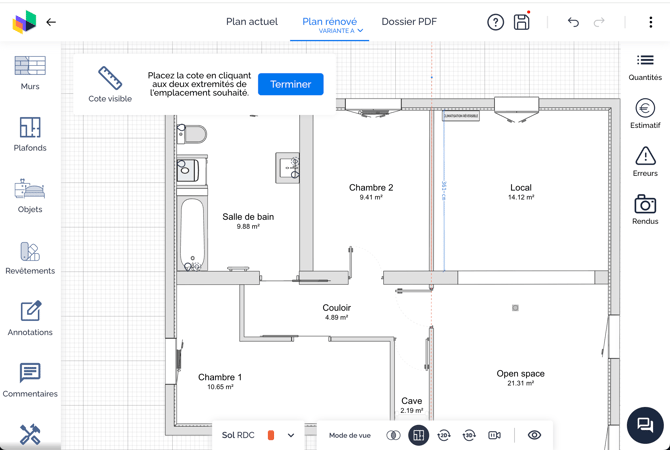

Cliquez une première fois sur le point de départ de votre cote, puis une seconde fois sur le point d’arrivée.
La cote fixe s’affiche directement sur le plan.
Vous pouvez ajouter autant de cotes que nécessaire.
Pour modifier une cote, cliquez dessus puis ajustez sa position. Les bords de la cote s’aimanteront automatiquement aux murs ou aux objets proches.

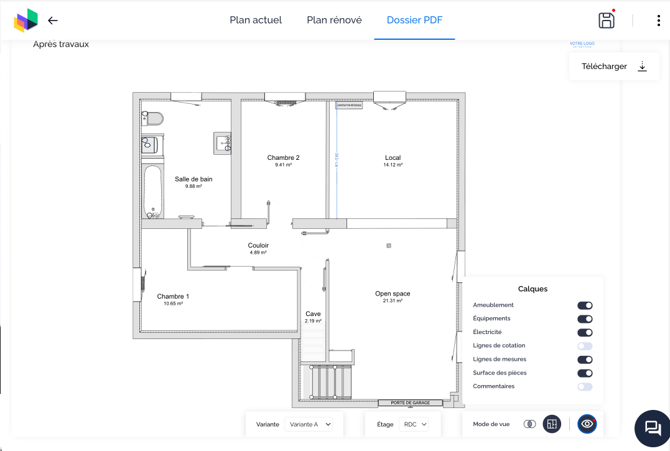

Vous avez également la possibilité d'afficher les lignes de cotation sur votre plan depuis le bouton Calques situé en bas de votre écran.
Si vous disposez d'un abonnement PRO ou ENTREPRISE, vous pouvez également exporter un plan PDF côté.
