Comment intégrer les plafonds sur mon plan ?

Une fois votre plan dessiné ou capturé, accédez à l’onglet Plafonds, puis cliquez sur Dessiner un plafond pour commencer à le créer ou l'éditer.

Créer un plafond horizontal (plat) :

Dessinez la forme en plaçant des points aux extrémités de la zone où vous souhaitez créer votre plafond.
Sélectionnez chacun des coins de votre plafond et définissez la hauteur souhaitée.

Pour terminer le dessin de votre plafond, qu'elle qu'en soit la forme ou la hauteur, vous devez relier le dernier point au premier afin de fermer la zone.

Pensez également à toujours ajouter vos points dans le sens des aiguilles d'une montre ou inversement, autour de la zone de plafond à dessiner.

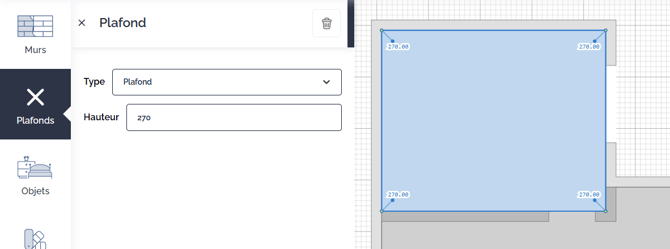

Vous pouvez à tout moment modifier la hauteur de votre plafond : cliquez simplement sur la zone concernée et saisissez une nouvelle hauteur dans le champ dédié.

hauteur

Créer un plafond rampant simple (mono-pente) :

Commencez par dessiner un plafond plat en suivant les étapes précédentes. Vous pouvez indiquer au choix la hauteur la plus haute ou la plus basse de votre plafond.

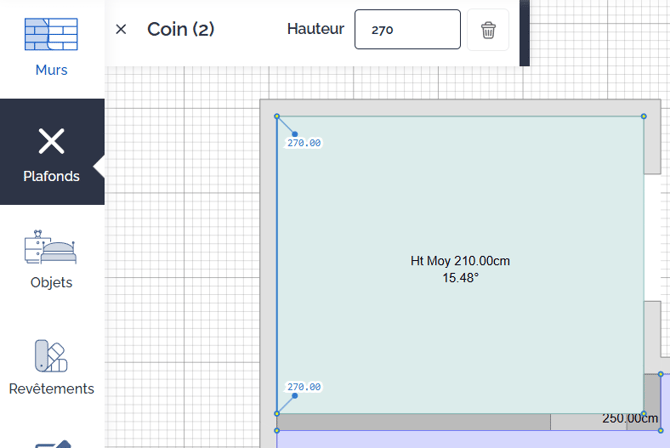

Sélectionnez l’un des côtés de votre plafond et modifiez sa hauteur pour créer une inclinaison (indiquez la hauteur la plus haute si vous avez créé votre plafond plat avec la hauteur la plus basse, ou inversement).

En sélectionnant directement un côté, la hauteur des deux extrémités sera ajustée automatiquement, formant ainsi un rampant en une seule étape.

Vous pouvez ajuster la pente à tout moment : cliquez simplement sur le côté concerné et entrez une nouvelle hauteur dans le champ dédié.

pente

Créer un plafond en double rampant (plafond cathédrale) :

Commencez par dessiner un plafond plat en suivant les étapes précédentes.

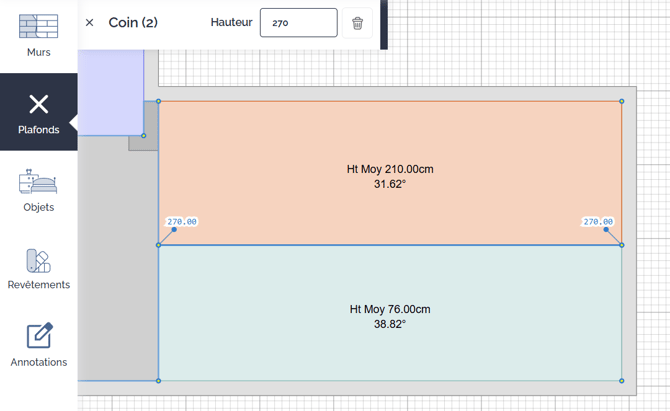

Tracez une ligne au milieu de votre plafond pour le séparer en deux parties égales.
Ajustez la hauteur des coins en indiquant une valeur plus haute, de sorte à créer une inclinaison de chaque côté.

Pour garantir un bon alignement entre les points opposés : une ligne pointillée orange s'affiche automatiquement pour vous aider à placer les points de manière parfaitement alignée.

Vous pouvez modifier la hauteur de votre plafond à tout moment : cliquez sur le côté concerné de la zone, ou sur la ligne centrale représentant la hauteur maximale de votre plafond cathédrale, puis entrez la nouvelle hauteur dans le champ prévu à cet effet.

cathédrale

Créer un plafond à quatre pans :

Commencez par dessiner un plafond plat en suivant les étapes précédentes.
Sélectionnez un coin à partir duquel vous placez un point au centre du plafond. Reliez ce dernier au coin situé en face pour fermer le triangle. Répétez la même opération sur l’autre côté du plafond.
Sélectionnez le point situé au milieu du plafond pour indiquer la hauteur des coins. Appliquez une valeur plus haute que pour les autres coins de sorte à créer les quatre inclinaisons.

Créer tous types de plafonds sur Visuary

Avec Visuary, vous pouvez concevoir des plafonds aux formes variées, simplement en jouant sur les hauteurs et les emplacements des points de votre zone.

En sélectionnant un point, vous pouvez :

Modifier sa hauteur : en changeant la hauteur d’un seul point, vous pouvez créer une inclinaison diagonale de votre plafond, avec un seul coin surélevé ou abaissé.
Déplacer le point : ajustez la forme de votre plafond en déplaçant un ou plusieurs points. Cela vous permet de créer des plafonds à géométrie complexe, avec des pentes irrégulières ou brisées, et des variations de hauteur selon vos besoins.

N’hésitez pas à faire des essais pour mieux comprendre le fonctionnement et explorer toutes les possibilités offertes !

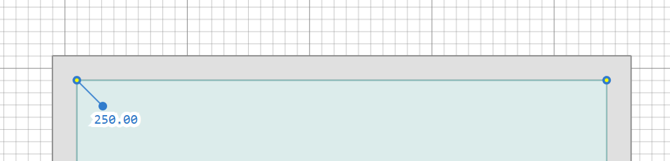

Pour sélectionner un point, survolez-le avec votre souris et cliquez sur le petit axe qui s’affiche.
Pour le déplacer, cliquez précisément sur le cercle jaune entouré de bleu.
