Une élévation permet de voir les éléments placés sur le plan, tels qu’ils apparaissent en réalité sur le mur, en fonction de leur hauteur de placement.
Cette fonctionnalité est en version Beta, les mesures ne sont pas encore disponibles pour tous les éléments placés sur le plan.
Créer une élévation
- Cliquez sur l'onglet Élévation à droite de votre écran, puis sur le bouton "Créer une vue en élévation".
- Sélectionnez le mur pour lequel vous souhaitez visualiser les éléments en élévation.
- Avec le slider Distance de clipping, situé en bas de l'écran, ajuster la distance à laquelle vous voulez vous placer par rapport au mur. Certains éléments apparaîtront ou disparaîtront en fonction de la distance à laquelle vous êtes placé.
- Une fois que vous avez trouvé la distance de clipping qui vous convient cliquez sur sauvegarder pour générer l'image de l'élévation.
Vous pourrez ensuite cliquer sur l'image générée à droite pour la télécharger ou bien l’ajouter dans votre Dossier PDF si vous possédez un abonnement INTEGRAL ou ENTREPRISE.

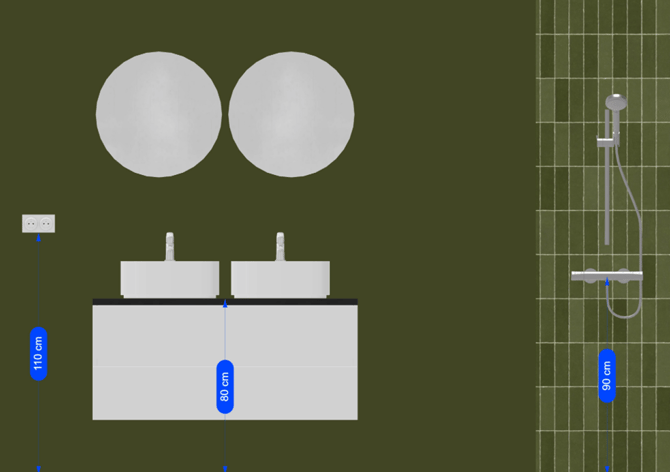

La dimension indiquée à côté de la flèche est liée à la hauteur de placement de l’élément, elle n’est pas modifiable depuis l’onglet élévation.
Pour modifier la hauteur, il faudra cliquer sur l’élément en vue 2D .
